秦森二代独立撬装式气井带压作业修井机

创建时间:2020-07-15 09:55

西安秦森科技有限公司主要产品有:气井带压修井装置、钻井卡瓦、抽油杆吊卡、油管卡盘、锤击由壬、刮刀钻头、节流压井管汇和各种石油专用管路接头和附件。

2020年7月,西安秦森科技有限公司自主研发的国内二代独立撬装式气井带压作业修井机在阎良航空孵化基地的生产车间正式下线。





一、秦森二代独立撬装式气井带压修井装置简介

秦森二代独立撬装式气井带压修井装置是利用油管封堵器等井上工具,与井上专用防喷器组协调工作,对井上实施和完成管柱,井上工具的带压起拔和下压工作的设备。 本设备包括带压作业主机和动力站两大部分。主机由防喷器组、锥形卡瓦组、 举升系统、操作平台、液压管路及其操控系统组成;外形体积小,提压能力大,结构上采用了新型锥形卡瓦防抱死结构和动力转盘,使操作简单 。



二、秦森二代独立撬装式气井带压作业装置的组成

动力站由康明斯柴油发动机驱动,为主机提供液压动力。二者一体式的运输底撬使得搬运更为方便、快捷。 适用范围: 该装备适用于陆上,海事油、气井的起下管杆、通井、打捞、冲砂、刮垢、射孔、换井口、挤灰、堵水、酸化、压裂、套磨铣、水平井(射孔、压裂)等工艺。



三、秦森二代独立撬装式气井带压作业装置主要参数及配置

在一代机的基础上我司对二代独立撬装式气井带压作业修井机关键部分的性能和配置上做了改进,性能良好。



BYJ80-35D

最大提升载荷

800 KN

最大下压载荷 kN

420 KN

柴 油 机

康明斯316Kw/1900rpm

作业压力

35 MPa

起升速度

0.3 m/s

差动起升速度

0.6 m/s

下压速度

0.55 m/s

分 动 箱

进口WPT

液 压 泵

进口双联叶片泵

液压控制阀

知名品牌

液压油箱

2500L

举 升 阀

进口大流量控制阀

油  缸

2

冲  程

3.55 m



防抱死卡瓦



高强度加长桅杆系统

防喷器可选

加拿大进口防喷器  、宝石防喷器   、内知名厂家带压专用防喷器



四、秦森二代独立撬装式气井带压作业装置的优势:

A、原装气井防喷器:

B、液压系统优化:集成元件,原装品牌,安全可靠,运行平稳,系统内部消耗能量大幅减小;

C、卡瓦防抱死系统:解决了卡瓦组“熊抱死” 问题;

D、卡瓦互锁系统:彻底避免误操作导致的飞管和坠管事件;

E、卡瓦联动系统:操作简便一个手柄控制两个动作,进一步提高作业安全性;

F、优化井架结构:重量变化不大的情况下强度提高;

G、发动机天远系统:远程实时监控发动机状态确保设备正常运行。

石油设备—气井带压作业设备性能介绍(安全):

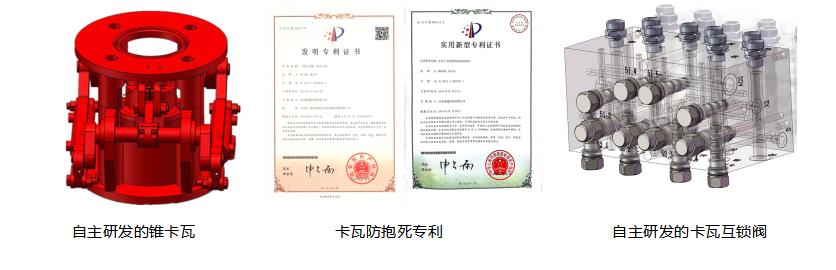

1、卡瓦组采用锥卡瓦结构,从设计上避免了飞管、坠管等安全问题的发生;

2、卡瓦组结构上采用防“熊抱死”结构,可有效的避免操作过程中的抱死后无法打开的问题;

3、卡瓦在控制上带有互锁功能,在游动与固定有一组对应卡瓦打开的情况下,另一组卡瓦无法再打开,从油路设计上避免了因操作手误操作可能引发的安全事故;

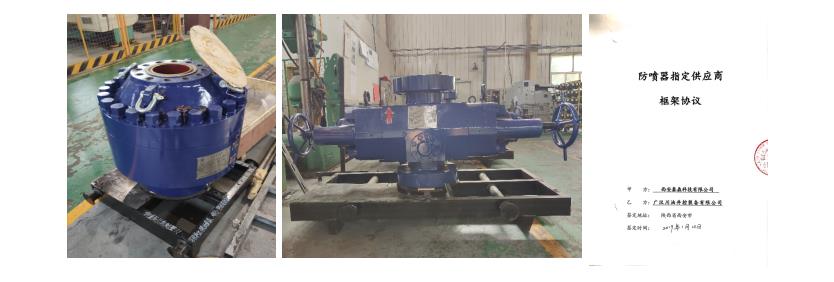

在装的带压作业闸板防喷器额定工作压力70MPa,环形防喷器额定工作压力:35MPa,可满足陕甘地区所有施工井压、川渝及新疆大多井压的施工需求;环形防喷器球形胶芯采用原装进口配件,耐磨性更好。

防喷器控制回路采用大通径管路及控制原件,节流损失小,可满足闸板防喷器5S、环形防喷器15S的安全闭合响应要求;(实际闸板响应闭合时间2.6S,环形响应闭合时间4.4S)。

产品上的所有的承压元件从原料采购到最终成品按公司的质量控制流程严把质量,金属材料入场光谱确认化学成分;热处理严格控制加热温度,热处理元件要求附带热处理曲线;对于加工好的承压部件及关键部位的焊缝全部探伤检验;受力起吊的部件使用前需完成两倍的承载实验。

石油设备—气井带压作业设备性能介绍(可靠性):

主机所有的液控制插装阀全部采用进口部件,质量可靠,液压泵选用PARK叶片泵,确保了系统的可靠性。

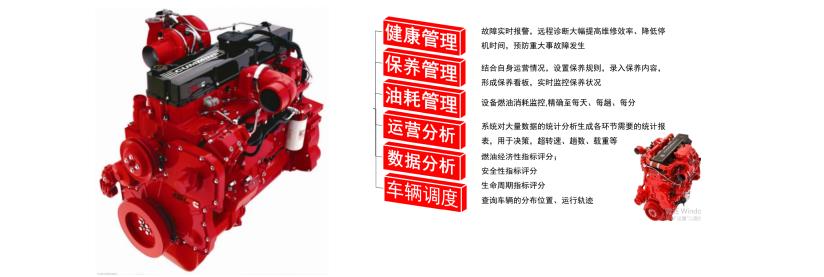

发动机为工程机械用大扭矩康明斯发动机,兼顾动力性与燃油经济性,采用裕量配置,扭矩匹配上可满足额定转速下所有液压泵负荷工作需求; 发动机配置有远程油门及熄火功能,可在操作平台及动力房分别实现发动机的加减速以及急停操作。

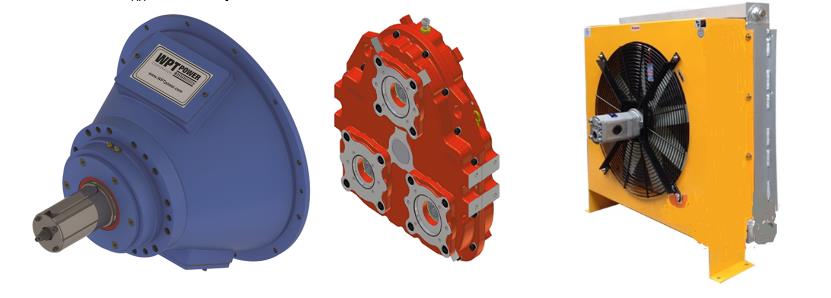

传动系统采用WPT分动箱,传动效率高,质量可靠;同时发动机与分动箱之间带有离合器,可有效解决低温冷启动问题; 液压油散热器外置,保证系统散热的同时相较于安装在发动机前端的散热器预留了升级散热能力的空间。

液压油箱配置2500L的容量,吸油过滤系统总流量在4600L/min以上,满足开式系统大吸油量的需求;同时大的液压油箱容量也是带压作业设备在严苛灰尘工况下各液压元器件长期可靠运行的前题保证。

石油设备—气井带压作业设备性能介绍

170K气井带压作业举升系统配有差动功能,250K气井带压作业举升系统配有差动及双四缸切换功能,举升系统3泵并联配置

170K气井带压作业及250K气井带压作业均可配置动力转盘,170K转盘最大扭矩可达8000N.m;250K动力转盘可达16000N.m,转盘带有串并联切换阀,可根据需求调整作业转速。

多种外围配套方案可选,可满足不同客户的需求

多种外围配套方案可选,可满足不同客户的需求

降低高度即可吊装运输的井口稳定器:









西安秦森科技有限公司二代独立撬装式气井带压作业修井装置的成功下线,标志着此设备已完成秦森制造。

在2020年下半年还将推出225K、250K两个机型下线。
